主要諸元 |
| 名称 |
全回転ケーシングドライバ付ボーリングマシン |
| 形式 |
KB-1500R |
| |
| 性 能 |
| 堀 削 |
| 工法 |
オールケーシング工法 |
| 堀削径 |
1,500φmm |
| 最大ケーシング外径 |
1,480φmm |
| 最大堀削深度 |
約45m |
| ウインチ |
| 形式 |
一軸単胴油圧モータ ドライブ式 |
| つり上げ力 |
59kN(6,000kgf) |
| つり上げ速度 |
90m/min |
| ケーシングドライバ（全回転装置） |
| 回転トルク |
1,180kN-m(120tf-m) |
| 回転速度 |
0～2min-1(0～2r.p.m) |
| 最大引抜力 |
約1,250kN-m(128t) |
| ケーシング押込力 |
約392kN(40t) 但しシリンダ出力1,630kN(166t) |
| 走行 |
| 走行速度 |
約2.0kim/hr |
| 登坂能力 |
35% |
| 接地圧 |
120kPa(1.23kg/㎡) |
| 機関（排ガス規制対策方） |
| 名称 |
カミンズディーゼルエンジンMII-C-350A型 |
| 形式 |
4サイクル水冷直列6シリンダーターボ過給機付 |
| 定格出力 |
250kw/1,800min-1(340ps/1,800r.p.m.) |
| 最大トルク |
1,460N-m/1,300min-1(149kg/1,300r.p.m.) |

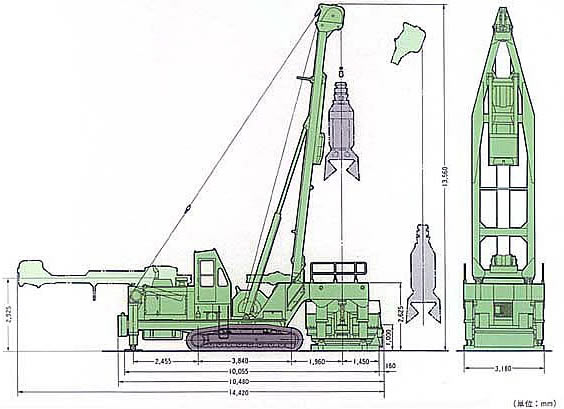

| 主要寸法 |
| 全長(格納時） |
約9,685mm |
| 全幅（ 〃 ） |
約3,180mm |
| 全高（ 〃 ） |
約2,925mm |
| 全長（作業時） |
約10,480mm |
| 全幅（ 〃 ） |
約3,550mm |
| 全高（ 〃 ） |
約13,560mm |
| 軸間距離 |
約3,840mm |
| シュー幅 |
約600mm |
| 全装備重量 |
約62,000kg |
| 燃料タンク |
| 容量 |
約400L |
| 油圧装置 |
| 油圧ポンプ名称 |
バリアブルポンプ＋ギヤーポンプ |
| 作動油タンク容量 |
1,000L |
|
| |
|
